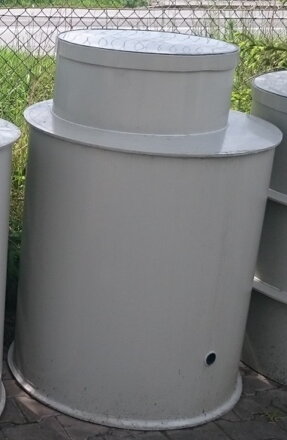

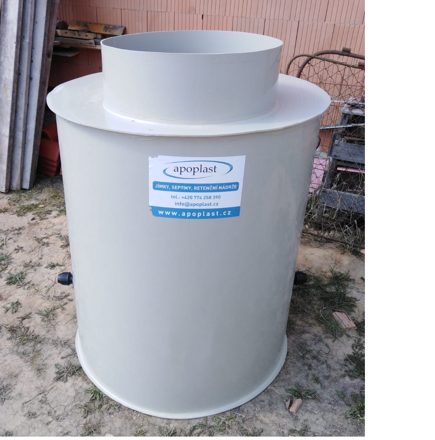

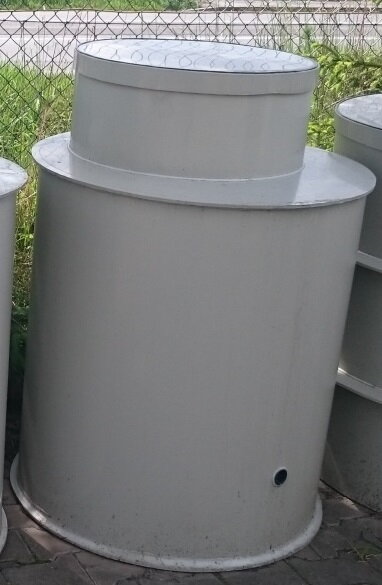

Vodoměrná šachta VS1
Je určena pro umístění vodoměru a přípojky.
Velikost vnitřního prostoru vodoměrné šachty je optimalizována pro pohodlnou manipulaci obsluhy.
V kombinaci s použitým materiálem (polypropylenem nejvyšší jakosti) a naší precizní výrobou zaručujeme pro vodoměrnou šachtu vynikající užitné vlastnosti a dlouhou životnost.
Vodoměr je v šachtě uložen v nezámrzné hloubce, přičemž konstrukce vodoměrné šachty díky osazení protiskluznými nášlapy zajišťuje snadný přístup k vodoměru po celý rok.
Před koupí některého z typů nabízených vodoměrných šachtet doporučujeme kontaktovat příslušnou vodárenskou společnost a informovat se na požadavky týkající se velikosti a tvaru vodoměrné šachty.
Tento typ vodoměrné šachty není vhodný do míst s výskytem spodní vody.
Statiku vodoměrné šachty zajišťuje její vlastní konstrukce a výztuhy tzv. prstence.
V případě, že je třeba plastovou vodoměrnou šachtu uložit hlouběji např. z důvodu větší hloubky napojení na vodovodní řad, je třeba nad šachtou vytvořit takové stavební opatření, které bude s ohledem na plánované zatížení víka vod. šachty.
Po instalaci je samonosná vodoměrná šachta pouze pochozí.

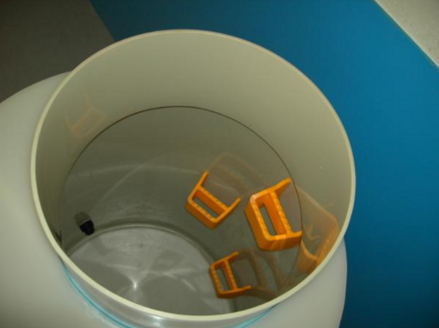

Vodoměrná šachta je opatřena protiskluzovými nášlapy, revizním komínem o průměru 60cm o výšce 20cm a krycím poklopem.
Do šachty lze umístit 2 vodoměry vedle sebe, přičemž vnitřní prostor má dostatečné parametry pro manipulaci.
Technické parametry:
- Vnitřní průměr: 1,0m
- Vnější průměr: 1,2m
- Výška bez komínu: 1,2m
- Celková výška: 1,4m
- Průměr revizního komínu: 60cm
- Výška komínu: 20cm
- Váha: 45 kg

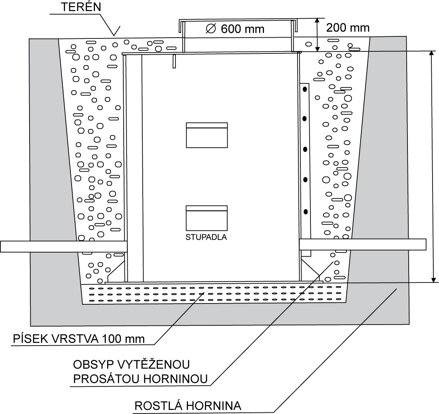

Uložení:
Vodoměrná plastová šachta se usazuje do výkopu stanovené hloubky na zhutněný vodorovný podklad vhodné struktury.
Následně se provádí armovaná betonová podkladní deska.
Po vytvrdnutí betonu usadíme na podkladovou desku vodoměrnou šachtu.
Po ztuhnutí betonu provedeme obsypání tělesa šachty stěrkem.
K vodoměrné šachtě obdržíte veškeré dokumenty jako prohlášení o shodě, protokol o zkoušce vodotěsnosti a nepropustnosti šachty, dańový doklad - fakturu, záruční list a instalační a manipulační návod.
V objednávce do poznámek nebo po odeslání objednávky emailem na info@apoplast můžete uvést individuální upravy nebo v nákresu zakreslit Vámi vyhovující parametry výrobku pro snadné připojení a usazení šachty.
